家裝設計需要出的圖紙種類繁多，核心目的是確保施工精準還原設計意圖。以下是必備圖紙分類及要點：

一、基礎測量與結構圖

原始結構圖?：記錄房屋原始尺寸、墻體厚度、梁柱位置、門窗尺寸及水電管道走向，是后續設計的基礎?。

墻體改建圖?：標注需拆除或新建的墻體，用虛線/實線區分，避免施工誤差?。

二、空間布局與功能規劃

平面布置圖?：決定家具擺放、動線設計及功能區劃分，需標注關鍵尺寸和標高?。

地面鋪裝圖?：明確地面材料（如瓷磚、地板）、拼花圖案及分界線，指導選材與鋪裝?。

三、頂部與電氣設計

天花吊頂圖?：展示吊頂造型、燈具位置及高度，需標注與地面距離?。

開關插座圖?：規劃插座、開關位置及數量，避免被家具遮擋或遺漏?。

強弱電分布圖?：包括網絡線、音響線等，需考慮信號干擾問題?。

四、細節與施工指導

立面圖?：從水平視角展示墻面造型、柜體結構及裝飾細節，如電視背景墻?。

節點大樣圖?：針對復雜工藝（如弧形吊頂、特殊收口）提供放大施工細節?。

給排水圖?：標注水管走向、地漏位置及坡度，確保排水順暢?。

五、效果與驗收參考

效果圖?：直觀呈現裝修后的風格與配色，幫助客戶確認設計方向?。

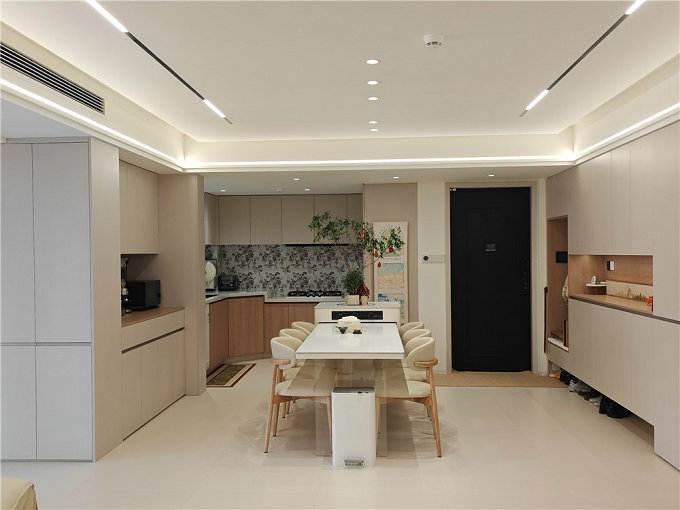

實景圖?：優先選擇同戶型案例，重點關注硬裝與軟裝適配性?。

圖紙?jiān)u估四要素

安全性?：檢查電路、燃?xì)?、防水等隱蔽工程是否符合規范?。

功能性?：動線是否流暢、收納系統是否高效?。

適應性?：是否考慮老齡化或親子需求?。

舒適性?：采光、通風及隔音設計是否合理?。

提示：不同項目可能需補充專項圖紙（如地暖圖、智能家居布線圖），建議與設計師溝通確認?。
